Dizajn uzemljenja je kritičan aspekt u razvoju PCB ploča sistema u paketu (SIP). Kao vodeći dobavljač SIP PCB ploča, razumijemo značaj dobro dizajniranog sistema uzemljenja. Ovaj blog će proučiti šta podrazumeva dizajn uzemljenja SIP PCB ploče, njenu važnost i ključna razmatranja u njegovoj implementaciji.
Razumijevanje osnova uzemljenja u SIP PCB pločama
U SIP PCB ploči, uzemljenje služi kao referentna tačka za sve električne signale. Omogućuje put električnim strujama da se vrate do izvora, osiguravajući stabilnost i pravilno funkcioniranje cijelog sistema. Sistem uzemljenja u SIP PCB ploči može se smatrati temeljom zgrade; bez čvrste osnove, konstrukcija će se vjerovatno urušiti.
Sistem uzemljenja u SIP PCB ploči obično se sastoji od ravni uzemljenja. Ovo je velika površina bakra na jednom ili više slojeva PCB-a koja je povezana s potencijalom zemlje. Uzemljena ploča djeluje kao put niske impedancije za povratne struje. Pružajući namjenski put za ove struje, pomaže u smanjenju elektromagnetnih smetnji (EMI) i preslušavanja između različitih komponenti na ploči.
Važnost dizajna uzemljenja
1. Smanjenje EMI
Elektromagnetne smetnje jedan su od najznačajnijih izazova u dizajnu PCB-a, posebno kod SIP ploča gdje je više komponenti integrirano u mali prostor. Kada električne struje teku kroz PCB tragove, one stvaraju magnetna polja. Ako se ovim magnetnim poljima ne upravlja pravilno, ona mogu ometati normalan rad drugih komponenti na ploči. Dobro dizajniran sistem uzemljenja pomaže u zadržavanju ovih magnetnih polja obezbeđujući put za povratne struje. Ovo smanjuje vjerovatnoću EMI i osigurava pouzdan rad SIP PCB ploče.
2. Integritet signala
Integritet signala je ključan za pravilno funkcionisanje SIP PCB ploče. Svaki šum ili smetnja u signalu može dovesti do grešaka u prijenosu i prijemu podataka. Sistem uzemljenja igra vitalnu ulogu u održavanju integriteta signala. Pružajući stabilan referentni napon, pomaže u smanjenju fluktuacija napona na putevima signala. Ovo osigurava da signali ostanu čisti i neometani dok putuju kroz ploču.
3. Sigurnost
Osim električnih performansi, sistem uzemljenja doprinosi i sigurnosti SIP PCB ploče. On pruža put strujama kvara da teku do zemlje u slučaju kratkog spoja ili drugih električnih kvarova. Ovo pomaže u zaštiti komponenti na ploči i korisnika od električnih opasnosti.
Ključna razmatranja u dizajnu uzemljenja SIP PCB ploča
1. Projektovanje zemaljske ravni
Dizajn uzemljenja je kritičan faktor u dizajnu uzemljenja SIP PCB ploče. Prvo, veličina uzemljenja treba biti maksimizirana kako bi se osigurala staza niske impedancije za povratne struje. Veća ravnina uzemljenja takođe pomaže da se smanji induktivnost sistema uzemljenja, što je korisno za visokofrekventne aplikacije.
Drugo, treba pažljivo razmotriti oblik uzemljenja. Izbjegavajte stvaranje uskih ili dugih tragova u ravni uzemljenja, jer oni mogu povećati impedanciju i uzrokovati refleksiju signala. Također je važno održavati uzemljenje kontinuiranim i izbjegavati rezove ili proreze koji bi mogli poremetiti tok povratnih struja.
2. Postavljanje komponenti
Postavljanje komponenti na SIP PCB ploču može imati značajan uticaj na dizajn uzemljenja. Komponente koje stvaraju veliku količinu električnog šuma, kao što su izvori napajanja i digitalna kola velike brzine, treba da budu udaljene od osetljivih komponenti, kao što su analogna kola i senzori. Ovo pomaže da se minimiziraju smetnje između različitih komponenti i smanjuje složenost dizajna uzemljenja.
Nadalje, orijentaciju komponenti treba optimizirati kako bi se osiguralo da spojevi uzemljenja budu što kraći i direktniji. Kratke veze uzemljenja pomažu da se smanji impedansa i induktivnost sistema uzemljenja, što je korisno za integritet signala.
3. Višestruke tehnike uzemljenja
U nekim slučajevima, jedna uzemljena ploča možda neće biti dovoljna da ispuni zahtjeve uzemljenja SIP PCB ploče. U takvim situacijama može se koristiti više tehnika uzemljenja. Na primjer, odvojeno analogno uzemljenje i digitalno uzemljenje mogu se koristiti za izolaciju analognih i digitalnih kola. Ovo pomaže da se spriječi da šum koji stvaraju digitalna kola ne ometa analogna kola.
Analogno uzemljenje i digitalno uzemljenje obično se spajaju u jednoj tački, poznatoj kao veza uzemljenja zvijezda. Ovo osigurava da je razlika potencijala između dva uzemljenja minimizirana i smanjuje rizik od petlji uzemljenja.
Primjena dizajna uzemljenja u različitim tipovima SIP PCB ploča
1. Interfon ploča
Dizajn uzemljenja anIntercom Boardje ključno za osiguravanje jasne i pouzdane komunikacije. U interfonskoj ploči, audio signali se moraju prenositi i primati bez ikakvih izobličenja. Dobro dizajniran sistem uzemljenja pomaže da se smanji šum i smetnje na putevima audio signala, osiguravajući da je kvalitet glasa jasan i razumljiv.
2. Mrežna ploča zvučnika
Za aMrežna ploča zvučnika, dizajn uzemljenja igra ključnu ulogu u poboljšanju audio performansi. Ploča treba da pokreće više zvučnika sa visokokvalitetnim audio signalima. Odgovarajući sistem uzemljenja pomaže u smanjenju elektromagnetnih smetnji i preslušavanja između različitih kanala zvučnika, osiguravajući da svaki zvučnik proizvodi čist i nezavisan zvuk.

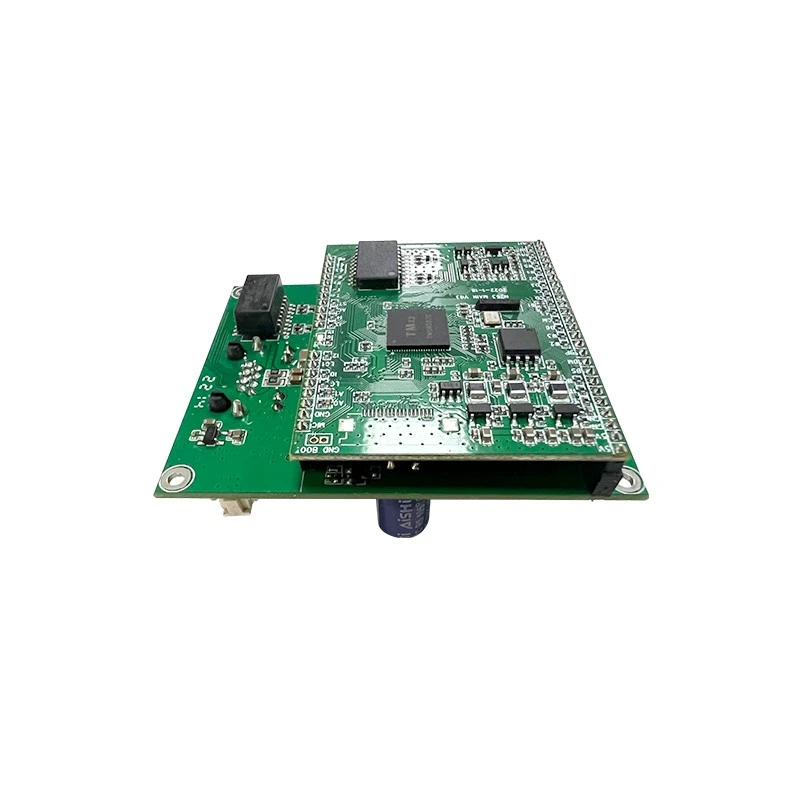

3. VoIP ploča
U aVoIP Board, dizajn uzemljenja je od suštinskog značaja za održavanje integriteta podataka glasovnih preko IP signala. Ploča treba da obrađuje i prenosi velike količine podataka u realnom vremenu. Dobro dizajniran sistem uzemljenja pomaže da se smanji šum signala i osigura da se podaci prenose tačno i bez grešaka.
Zaključak
Dizajn uzemljenja SIP PCB ploče je složen i kritičan zadatak koji zahtijeva pažljivo razmatranje različitih faktora. Kao dobavljač SIP PCB ploča, imamo stručnost i iskustvo za projektovanje i proizvodnju SIP PCB ploča sa optimalnim sistemima uzemljenja. Naša rješenja za dizajn uzemljenja su skrojena da zadovolje specifične zahtjeve različitih aplikacija, osiguravajući visoke performanse, pouzdanost i sigurnost.
Ako ste na tržištu visokokvalitetnih SIP PCB ploča sa odličnim dizajnom uzemljenja, pozivamo vas da nas kontaktirate za razgovore o nabavci. Naš tim stručnjaka rado će vam pomoći u pronalaženju najboljeg rješenja za vaše potrebe.
Reference
- Johnson, HW, & Graham, M. (2003). Digitalni dizajn velike brzine: Priručnik crne magije. Prentice Hall.
- Montrose, MI (2000). Tehnike dizajna štampanih ploča za EMC usklađenost: Priručnik za dizajnere. Wiley - Interscience.
